自动扶梯
1.什么是自动扶梯[1]
自动扶梯是建筑物层间连续运输效率最高的载客设备。一般自动扶梯均可正、逆方向运行,停机时可当作临时楼梯行走。平面布置可单台设置或双台并列,如图1所示。
双台并列时一般采取一上一下的方式,求得垂直交通的连续性,但必须在二者之间留有足够的结构间距(目前有关规定为不小于380mm),以保证装修的方便及使用者的安全。

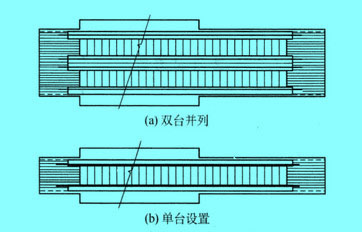

- 图1自动扶梯平面图
自动扶梯的机械装置悬在楼板下面,楼层下做装饰处理,底层则做地坑,自动扶梯基本尺寸如图2所示。在其机房上部自动扶梯口处应做活动地板,以利检修。地坑也应作防水处理。

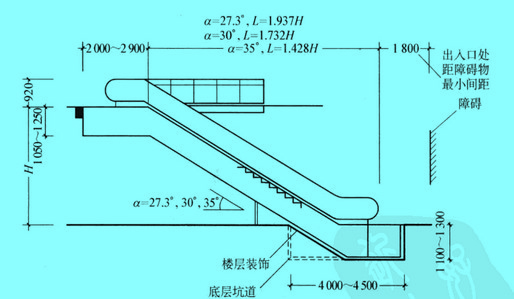

- 图2自动扶梯基本尺寸
在建筑物中设置自动扶梯时,上下两层面积总和如超过防火分区面积要求时,应按防火要求设防火隔断或复合式防火卷帘封闭自动扶梯井。
2.自动扶梯分类[2]
- 1.按驱动装置位置分类
(1)端部驱动自动扶梯
端部驱动自动扶梯的驱动装置置于自动扶梯头部,并以链条或齿轮为牵引构件的自动扶梯。如图3所示。

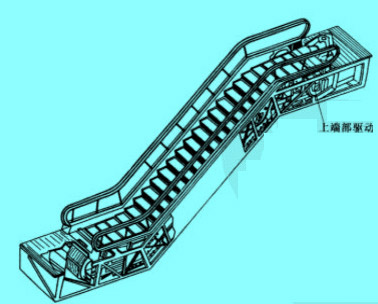

- 图3端部驱动扶梯
(2)中间驱动自动扶梯
中间驱动自动扶梯的驱动装置置于自动扶梯中部上分支与下分支之间,并以齿条为牵?f望件的自动扶梯。一台自动扶梯可以装多组驱动装置,也称多级驱动组合式自动扶磊’。如图4所示。

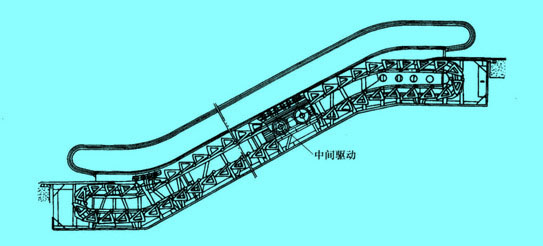

- 图4中间驱动扶梯
- 2.按牵引构件型式分类
(1)链条式自动扶梯
以链条为牵引构件、驱动装置置于自动扶梯头部的自动扶梯。
(2)齿条式自动扶梯以齿条为牵引构件、驱动装置组置于自动扶梯中部上分支与下分支之间的自动扶梯。
- 3.按扶手外观分类
(1)全透明扶手自动扶梯
扶手带采用全透明钢化玻璃支撑的自动扶梯。
(2)半透明扶手自动扶梯
扶手带采用半透明钢化玻璃及少量撑杆支撑的自动扶梯。
(3)不透明扶手自动扶梯
扶手带采用支架并覆以不透明板材支撑的自动扶梯。
- 4.按梯路线型分类
(1)直线型自动扶梯
扶梯梯路为直线型的自动扶梯。
(2)螺旋型自动扶梯
扶梯梯路为螺旋型的自动扶梯。
- 5.按有效宽度分类
扶梯的有效宽度作为主要的参数,有600mm,800ram,1000mm几种规格。
- 6.按使用条件分类
(1)普通型自动扶梯
每周少于140h运行时问。
(2)公共交通型自动扶梯
每周大于140h运行时间。而且还要能适应下面两点:
1)属于一个公共交通系统的组成部分,包括出口或入口;
2)每周约正常运行140h,且在任何3h的时间间隔内,达到100%制动载荷持续运行的时间不少于0.5h。
此外还有按控制方式分为微机控制或继电器控制,是否有自启动功能,是否采用变频等其他分类方法,就不一一列举了。
3.自动扶梯的故障原因[3]
自动扶梯的故障可分为故障原因、故障源、故障形态、故障影响。
(1)故障原因到故障现象的转变过程就是从量变到质变的过程。转变过程中,外界对其施加的载荷(温度、电压、应力)交互作用与对象,使其发生一系列的状态变化。由于产品的制造、使用等因素使得故障原因分为以下几类:
①运行不合适。
②零件选用不合适;环境适应性差,使得对复杂的环境耐久性差,零件寿命下降。
③使用不当。环境负荷、工作条件超过规定值;调整错误;操作、维修、安装、保管不当等。
(2)故障源是指故障发生的部位。故障源可分为:结构异常,如破损、开裂;变形;脱落;尺寸异常;磨损;疲劳;机械、电器调整不当等。
综合上述分析,自动扶梯和自动人行道的故障原因可归纳为:
(a)内在原因:自身具有的承载能力,即设计、工作、实验、寿命、退化而导致的原因。(b)外部原因:有环境、工作、使用、维修等所造成的原因。只有找到故障源并弄清楚故障原因才能正确的排除故障,在以后的设计、制造、安装中加以避免。
4.乘扶梯时的文明礼[4]
应靠右侧站立,为有急事赶路的人空出左侧通道。
手应扶在电梯扶手上,以免失足。
主动照顾同行的老人,小孩和行动不便的人乘扶梯。
有急事走急行通道时要确保安全和礼貌。
