条码设备是指在条码制作和使用中的相关设备，主要包括条码扫描设备和条码打印设备。

一、条码扫描设备操作

(一)各种条码扫描设备概述

条码扫描设备(又称条码识读设备)是从条码上获取信息并将其转换成所需形式的仪器设备。

条码扫描设备从扫描方式上划分，可分为接触和非接触两种条码扫描器。接触式识读设备包括光笔与卡槽式条码扫描器；非接触式识读设备包括CCD扫描器、激光扫描器。条码扫描设备从操作方式上划分，可分为手持式和固定式两种条码扫描器。条码扫描设备从原理设计上划分，可分为光笔、CCD、激光和拍摄四类条码扫描器。

下面介绍一些常用条码识读设备，以介绍一维条码识读设备为主，具体包括激光枪、CCD扫描器、卡槽条码阅读器和全向扫描平台等。

1．激光枪。激光枪属于手持式自动扫描的激光扫描器。激光扫描器是一种远距离条码阅读设备，性能优越，因而被广泛应用。激光扫描器的扫描方式有单线扫描、光栅式扫描和全角度扫描三种方式。激光手持式扫描器属单线扫描，其景深较大，扫描首读率和精度较高，扫描宽度不受设备开口宽度限制。

2．CCD扫描器。这种扫描器主要采用了CCD(ChargeCoupledDevice)——电荷耦合装置。CCD元件是一种电子自动扫描的光电转换器，也叫CCD图像感应器。它可以代替移动光束的扫描运动机构，不需要增加任何运动机构，便可以实现对条码符号的自动扫描。

CCD扫描器有两种类型：一种是手持式CCD扫描器，另一种是固定式CCD扫描器。这两种扫描器均属于非接触式，只是形状和操作方式不同，其扫描机理和主要元器件完全相同。扫描景深和操作距离取决于照射光源的强度和成像镜头的焦距。

3．卡槽式。卡槽式扫描器属于固定光束扫描器，它上面有一个槽，手持带有条码符号的卡从槽中滑过实现扫描。这种识读器广泛用于时间管理以及考勤系统，它经常和带有液晶显示和数字键盘的终端集成为一体。

4．全向扫描平台。全向扫描平台属于全向激光扫描器。全向扫描指的是标准尺寸的商品条码以任何方向通过扫描器的区域都会被扫描器的某个或某两个扫描线扫过整个条码符号。

当货物通过扫描平台时，对其上的条码进行自动识别，这种扫描设备一般用于商业超市的收款台。全向扫描器一般有3～5个扫描方向，扫描线数一般为20条左右。它们有的被安装在柜台下面，有的被安装在柜台侧面。这种类型的扫描器对承载货物传送带的最大速度有所限制，速度范围通常为0．5米/秒～4米/秒。

(二)条码识读设备的操作步骤

条码识读设备的操作程序是根据实际的需要进行编制的，必须充分考虑操作使用过程的方便、灵活和通用性。条码识读设备对条码进行识读一般包括数据采集、数据传送、数据删除和系统管理等四个过程。

下面以手持条码识读设备为例，对条码识读设备的操作步骤进行说明。

1．数据采集。数据采集是将商品的条码所含信息通过扫描装置读取并转换成适当的数据形式的过程。通常，对商品的数量可直接进行确认或通过键盘录入，商品信息在手持式条码输入终端的存储器中以文本数据格式存储。

2．数据传送。数据传送有数据的下载和上传。数据下载是将需要手持式条码输入终端进行确认的商品信息从计算机中传送到手持式条码输入终端中，通过手持式条码输入终端与计算机之间的通讯接口，在计算机管理系统的相应功能中运行设备厂商所提供的数据传送程序，传送内容可以包括商品条码、名称和数量。数据的下载可以方便地在数据采集时显示当前读入条码的商品名称和需确认的数量。数据上传是将采集到的商品数据通过通讯接口，将数据传送到计算机中去，再通过计算机系统的处理，将数据转换到相应的数据库中。

3．数据删除。手持式条码输入终端中的数据在完成了向计算机系统的传送后，需要将数据删除，否则会导致再次数据读入时的迭加，造成数据错误。在有些情况下，数据可能会向计算机传送多次。待数据确认已保存在计算机后，方可实行删除。

4．系统管理。系统管理主要有检查磁盘空间和系统日期、时间的调校。

二、条码打印设备操作

(一)各种条码打印设备操作

1．条码打印设备概述。目前，条码现场印制设备大致分为两类，即通用打印机和专用条码打印机。通用打印机有点阵式打印机、喷墨式打印机、激光打印机等。专用条码打印机是专为打印条码标签而设计的，主要有热敏式条码打印机和热转印式条码打印机两种，具有打印质量好、打印速度快，打印方式灵活、使用方便、实时性强等特点，是印制条码的重要设备。下面介绍常用的几种条码打印机。

(1)喷墨打印机是由电脑控制的自动化打印设备，只要在键盘上输入打印资料，就会自动打印。打印条码标签一般需专用软件。

(2)激光打印机。激光打印机是利用图形感应半导体表面上充电荷的原理设计的，借助打印条码标签的专用软件也可打印条码。

(3)热敏式打印机和热转印式打印机。热敏式条码打印机和热转印式条码打印机是专用条码打印机。热敏式打印和热转印式打印是两种互为补充的技术，现在市场上绝大多数条码打印机都是热敏和热转印式的。两者工作原理基本相似，都是通过加热方式进行打印，热敏式打印机采用热敏纸进行打印，热敏纸在高温及阳光照射下易变色，用热敏打印机打印的标签在保存及使用上存在一些问题，但因为其设备简单、价格低，因此热敏打印机广泛应用于打印临时标签的场合，如零售业的付货凭证、超市的结账单、证券公司的交易单等。

热转印式打印机的执行部件与热敏式打印机相同或相似，只是它要使用热敏色带。热转印技术是热传递理论与烫印技术相结合的产物，在打印头控制这一方面与热敏打印技术基本相似，只是与热敏片接触的对象换成了热转印色带。热敏式打印机和热转印式打印机的差异比较如表1所示。

热转印式打印机最常见的是所谓“熔解型”的热转印条码打印机。这种打码机采用热熔性色带，色带采用聚酯薄膜作为带基，表面涂上蜡质固体油墨。印制时，微处理器控制热敏头中的发热体加热，从而使薄膜色带上的热熔性油墨熔化，进而转印到普通纸张上，形成可长期保留的图形。由于热转印技术是通过色带进行印制，因此，其对承印物的要求较低，选择不同的色带可以通过热转印技术在各种承印物上印制。

2．热敏式条码打印机和热转印式条码打印机的操作。

(1)热敏式条码打印机工作过程：

①使用者在计算机上通过编辑软件编辑条码标签的内容。

②条码标签的内容通过驱动程序转换为条码打印机的专用命令，通过并行口或串行口发给条码打印机。

③条码打印机内的微处理器接收到命令后，根据相应的命令及命令中的各项参数生成条码、字符、汉字、图形等点阵数据，并根据其位置坐标放入数据存储中相应的位置。

④整个标签的点阵数据编辑完成后，根据接收到的打印数量开始打印。

⑤微处理器向打印头送一行数据。

⑥数据锁存。

⑦微处理器根据打印灰度值给热敏片通电加热。

⑧微处理器驱动步进电机向前走一行纸。

⑨重复上面的四步，直到整个标签打印完成后，检测电路检测到标签的边缘。

⑩如需打印多个标签，重复以上步骤，直到全部标签打印完成。

执行打印操作时，通过对热敏色带相应点的加热，使色带上的颜色转印在普通纸上而形成文字或图形。其发热元件的排列密度一般在150～270PI之间，打印速度在每秒40-150毫米之间，其中某些型号的打印速度可调。而热转印式条码打印机采用热转印色带在普通纸上打印，克服了上述缺点，因此，热转印式条码打印机以其优良的性能逐步成为条码市场打印机领域的主导产品。

(2)热敏式条码打印机和热转印式条码打印机的操作。

①碳带安装：a．面对机器正面，按住上盖开启钮，掀起上盖；b．将碳带回收轴装在机芯上方(包含纸管)，按住按键卡勾，机芯向上掀开，使打印头向上抬起；c．将新的碳带装入碳带供应轴，并将碳带拉开；d．将碳带由下往上拉至碳带回收轴心固定，将碳带固定好后，依箭头的方向卷入；e．将机芯压下固定后，即完成碳带安装。

②标签纸安装：f．面对机器正面，按住上盖开启钮，掀起上盖；b．将标签放入纸轴心，确认标签出纸方向；c．按住卡勾按键使机芯向上掀开，使打印头向上抬起；d．将标签由机芯下方穿过，用标签调整杆依标签宽度大小固定标签两侧；e．将机芯压下并关上上盖，即完成标签的安装。

③吊牌安装：安装吊牌卡纸时，卡纸上的孔位须对齐标签侦测器箭头指示位置，并用标签调整杆将吊牌卡纸固定。

④电脑连接：a．请先确定条形码打印机电源开关已关闭；b．将随机所附之电源器的接头一端接于条形码机的电源插座；c．将电源线与电源器相连接；d．将电源线另一端插入家用电源的插座上；e．将传输线一端接于条形码打印机的打印口上；f．将传输线另一端接电脑；g．打开电脑开关，此时条形码的LED灯会显示绿灯。

⑤面板操作：

b．碳带安装。按下Feed键时，条形码打印机会依所使用纸张的类型将纸送出到指定的吐纸位置。当使用连续纸时，按Feed键一次会送出固定长度的纸；若是使用标签纸时，按Feed键一次会送出一整张标签。在使用标签纸时，若不能正确的定位，请使用ZHongDao软件将机器做一次自动侦测。

⑥打印头保养与清洁。

a．打印头保养与清洁。打印头可能会因灰尘附着、标签纸沾黏或积碳等，而发生打印不清晰或断线(即某部份无法打印)的状况。所以除了打印时要上盖保持闭合状态外，所使用的纸张也要注意是否有灰尘或其他污物附着，以保持打印质量，并可延长打印机头使用寿命。打印头的清理步骤如下：第一，先关闭电源；第二，开启上盖；第三，取下碳带；第四，按住按键卡勾，将机芯向上掀开，使打印头向上抬起。

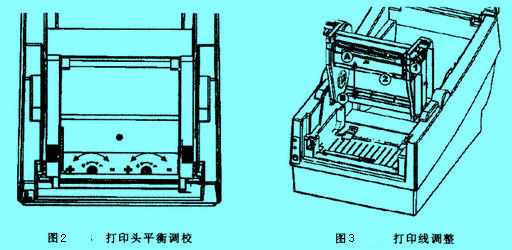

b．打印头平衡调校。打印不同纸质的标签或使用材质不同的碳带时，由于不同介质的影响，可能导致打印质量左右不均匀，因而需要调整打印头的平衡。打印头平衡调校见图2。

第一，开启上盖；

第二，将打印头压力调整钮用一字起子轻轻旋转调整；

第三，依实际打印不平均的位置，往“+”增加压力，往“-”减低压力；

第四，打印头压力调整钮有定位功能设计，当调整钮无法转动时，请勿再旋转，否则容易损坏机器。

c．打印线调整。打印线调整见图3。

第一，调整打印头与标签纸接触的面，调整打印的平衡度及质量；

第二，往箭头1转动，打印头往B方向移动；

第三，往箭头2转动，打印头往A方向移动。

3．喷墨打印机的维护操作。

(1)喷头的维护操作。喷墨打印机的喷头由许多细小的喷嘴组成。喷嘴的尺寸与灰尘差不多。如果喷嘴被堵，喷嘴就喷不出墨水来。此外，喷嘴有气泡残存也会发生墨水喷射不良现象。就一般情况而言，应该做到：

①不要将喷头从主机上拆下并单独放置，尤其是在高温、低温状态下。如果长时间另置，墨水中所含的水分逐渐蒸发，会导致喷嘴阻塞。如果喷嘴已经阻塞，应进行清洗。若清洗达不到目的，要更换喷头。

②避免用手指和工具碰撞喷嘴面，以防止喷嘴面损伤或杂物、油质等阻塞喷嘴。

③最好不要在打印机处于打印过程中关闭电源。先将打印机转到OFF LINE状态，当喷头被盖帽后方可关闭电源，最后拔下插头。否则对于一些型号的打印机无法执行盖帽操作。

(2)墨水盒及墨水的维护操作。

①墨水盒在使用之前应处于密封的包装袋中。温度以室温为宜。

②不能将墨水盒放置到日光直射的地方，安装墨水盒时要注意避免灰尘混入墨水造成污染。

③为了保护打印质量，墨水请使用与打印机相同的型号，墨水盒是一次性用品，用完后要更换。

④墨水具有导电性，应防止废弃的墨水溅到打印机的印刷电路板上，以免出现短路。

⑤不要拆开墨水盒，以免造成打印机故障。墨盒安装后，不要用手移动它。

4．激光打印机的维护操作。

打印机在使用一段时间后，由于灰尘的侵染会损坏打印机。所以要养成定期清洁打印机的习惯。清洁打印机之前，一定要切断电源，下面是清洁步骤：

(1)用微湿的布清洁打印机外部，只能用清水。

(2)用刷子或光滑的干布清洁打印机内部。

(3)清洁打印机时，若衣服上沾染了碳粉，可用干布擦掉，然后用冷水清洗，不要用热水，因为热水会使碳粉固定在织物纤维里。

(三)条码打印设备操作注意事项：

1．空白区必须留足。不得在印刷时改变条码胶片的角标的位置，即印刷条码的空白区的尺寸不得小于标准中规定的尺寸。

2．条、空反射率与印刷对比度应适当。

3．条码在瓦楞纸上的印刷应注意尺寸精度问题。

4．条码符号高度不应轻易截短。

5．印刷条码的放大系数要适当。条码设计尺寸一般取标准尺寸(放大系数为1．0的条码尺寸)的0．9-1．2倍。用户选择时必须根据可容纳的条码印刷面积和承印面积以及承印厂家做印刷适性试验的结果选择放大系数。
