全集装箱船
1.什么是全集装箱船
全集装箱船是指一种专用于装载集装箱的船舶,又称为集装箱专用船。舱内和甲板上均可用于集装箱的装载,它能在海上运输时安全、有效地大量运载集装箱。船上没有装卸设备,必须依靠码头岸边的装卸桥进行装卸,所以,全集装箱船不能靠泊没有装卸桥的码头。
2.全集装箱船的主要结构[1]
全集装箱船各主要部分的名称如图所示。
3.全集装箱船的结构特点[1]
集装箱船一般采用大舱口,舱内采用箱格结构,可使集装箱不致因船舶在航行中摇摆而发生移动,舱内集装箱不需要绑扎,提高了装卸效率。
集装箱船一般吨位较大,又是大舱口,故舱盖的重量很大,为了减小每块舱盖的重量,大型集装箱船都采用多列舱口,有的用2列舱口。此外,由于甲板上亦装载集装箱,舱盖上亦要堆放数层集装箱,要求舱盖上有集装箱旋锁锁紧装置,且应有较大的强度,通常采用箱型舱盖。
为了减少舱内的绑扎作业,同时使舱内的上下层集装箱之间堆码整齐,不致造成偏码状态。一般在集装箱舱内均设有箱格导柱。箱格导柱是设在集装箱四角的位置上,从货舱底部到舱口围板垂直设置小角钢导柱。它便于沿着导柱对集装箱进行装卸和定位,并可省去舱内为固定集装箱用的装置。导柱有组合式和单体式两种。采用焊接连接,在导柱跟部的内底板上,装有25.4mm(1 in)厚的水平垫片,以承受集装箱的重量。导柱与集装箱间的空隙,20ft的集装箱与40ft的集装箱不同,但长度方向一般是25.4—38mm,宽度方向为22—25.4mm。如超过了这一限度,集装箱将在船舶摇摆时受到较大的冲击力,故不允许。

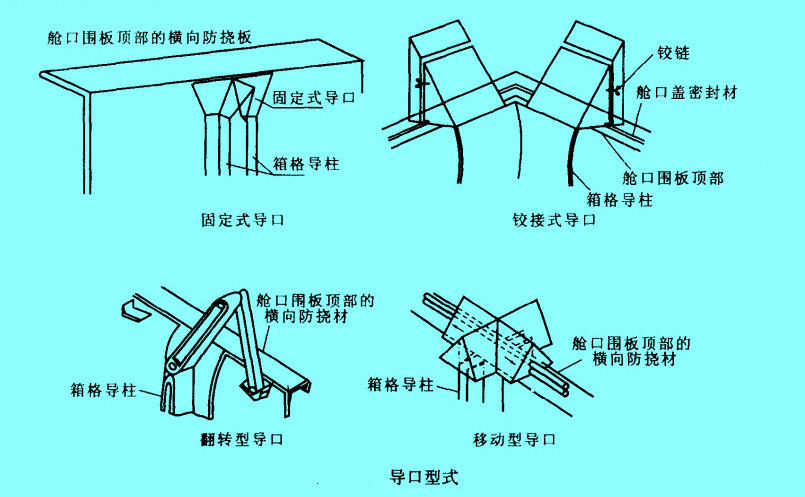

由于箱格导柱与集装箱之间的空隙很小,因此在导柱上端设有倾斜面的导向装置,便于使集装箱装入箱格内,该装置称为“导口”。导口的型式有固定式导口、铰接式导口、翻转型导口和移动型导口,如图。
4.全集装箱船的分代和分类[1]
国际上常以集装箱船载箱量的多少进行分代,故出现了第一代集装箱船、第二代集装箱船、第三代集装箱船等等术语。
第一代集装箱船:载箱量为700-l000TEU,载重量约10000t。箱船舶尺度:船长约150m,船宽约22m,吃水为8—9m。舱内可装6列,5—6层;甲板上装6列,1—2层。
第二代集装箱船:载箱量为l000—2000TEU,载重量为15000-2000t。船舶尺度;船长为175—225m,船宽为25—30m,吃水为9.5-10.5m。舱内装7—8列,6层;甲板上装8—10列,2—4层。第三代集装箱船:载箱量为2000—3000TEU,载重量约30000t。船舶尺度:船长为240—275m,船宽约32m,吃水为10.5-12m。舱内装9-10列,7—9层;甲板土:装12—13列,2—4层。
第四代集装箱船:载箱量为3000-4000TEU,载重量为40000-5000t。船舶尺度:船长为275-295m,船宽约32m,吃水为11.5—12.5m。舱内装10—11列,8—9层;甲板上装13—14列,4—5层。
第五代集装箱船:载箱量为4000TEU以上,目前最大的为6000TEU。载重量为50000-75000t。船舶尺度:船长为280-300m,船宽为32.2—39.4m,吃水为11.5-13.5m。舱内装12-13列,8—9层,甲板上装15-16列,5层。
集装箱船的分代时间,其典型的船型以及当时的外部环境和条件,如表所示。
代别 | 第一代集装箱船 | 第二代集装箱船 | 第三代集装箱船 | 第四代集装箱船 | 第五代集装箱船 | ||||
---|---|---|---|---|---|---|---|---|---|
年份 | 1966年以前 | 1967-1970年 | 1971-1983年 | 1984年以后 | |||||
航线 | 美国、澳大利亚国内沿海航线 | 跨一个大洋的国际间航线 | 远东一欧洲跨二个大洋国际航线,开始形成支线网,出现陆桥运输 | 开始实现环球航线 | |||||
开展地区 | 美国、澳大利亚 | 扩大到欧洲、日本等海运发达国家 | 发展到东南亚、中东、南美等发展中国家 | 发展到非洲、中南美、南非等不发达国家 | |||||
使用箱型 | 以公司标准35ft、24ft和17ft集装箱为主,大量使用铝质箱 | 以国际标准箱20ft和40ft为主,钢质箱比重增加 | 出现高度为9ft和9.5ft高容积箱,以钢质箱为主 | 出现长度为45ft、48ft、53ft等非国际标准箱 | |||||
载箱量 | 700—1000TEU | 1000—2000TEU | 2000—3000TEU | 3000—4000TEU | 6000TEU | ||||
典型船舶 | 船名 | Gateway City | Hawaiian Citizen | America Maru | Hakozaki Maru | KurobeMam | FrankfurtFxpress | Econships | |
载箱分配 | 舱内166(35ft) | 舱内112(24ft) | 舱内488TEU | 舱内656TEU | 舱内979TEU | 舱内1940TEU | 舱内1232TEU | ||
甲板上60(35ft) | 甲板上296(24ft) | 甲板上226TEU | 甲板上354TEU | 甲板上850TEU | 甲板上1105TEU | 甲板上996TEU | |||
合计226(35ft) | 合计408(24ft) | 合计714TEU | 合计1010TEU | 合计l829TEU | 合计3045TEU | 合计2228TEU | |||
尺度/m(L×B×T) | 135.7×22×7.7 | 141.8×21.5×9 | 175×25×9.5 | 200×30×9.5 | 242x32.2x10.5 | 271×32.2×13.0 | 279×32.2×11.65 | 300×39.4×13.5(超巴拿马型) | |
载重量t | 7785 | 10282 | 15440 | 19914 | 57800 | 75000 | |||
装载断面图 |
5.全集装箱船的营运特点[1]全集装箱船在营运中为了顺利地完成运输任务,必须使船舶与陆上运输有机地结合起来,使集装箱船正确地按船期表准时航行。这就要求陆上运输要有良好的经营管理来配合,对陆上的集装箱经营管理人员必须进行培训,因此,确立陆上集装箱运输有效的管理体制是十分重要的。 为使集装箱船能按船期表准时运行就要提高集装箱船的装卸效率,缩短在港的装卸时间,提高船舶的航速,减少停泊港和正确地选定合理的航线。 集装箱船的高速化,受到石油价格的暴涨而抑制。一般集装箱船航速在22kn左右,比同吨位的普通货船要高得多。集装箱船的最高时速在20世纪70年代中期达到33kn,由于1974年的石油危机,目前已大大下降。 为了提高集装箱船的营运经济效益,要求只在几个主要港口间航运,利用支线运输把主要港口周围的中、小港内的集装箱,集中到主要港口来,这是最合理的运行组织方式。 此外,由于集装箱货一般都是高价货,为了减少航运中资金滞留的损失,一方面要提高航速,缩短航行时间;另一方面要求发船密度大,增加班次,缩短货物在港口的停留时间,从这一点来看,在某种情况下集装箱船吨位过大并不一定都有利。集装箱船到港以后,应迅速地装满集装箱并立即起航,尽可能地提高集装箱船的周转率。这已成为最有效的经营方法,最现实的情况是要为货主服务,及时调整船舶的船期以满足货主的要求。 评论 | 0条评论
